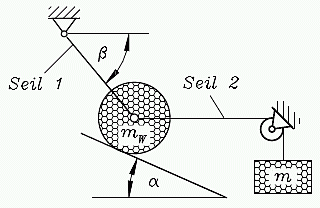

Eine Walze mit der Masse m
W liegt auf einer schiefen Ebene und wird durch eine Seil 1 gehalten. Sie ist durch ihr Eigengewicht und über das Seil 2 durch die Gewichtskraft der Masse m
belastet.
Gegeben: mW = 120 kg , m = 40 kg , α = 30° , β = 50° .
Man ermittle die Seilkräfte in den Seilen 1 und 2.
Hinweis: Von der schiefen Ebene kann auf die Walze mW nur eine Kraft senkrecht zur Auflagefläche übertragen werden.
|
