Aufgaben zur Statik

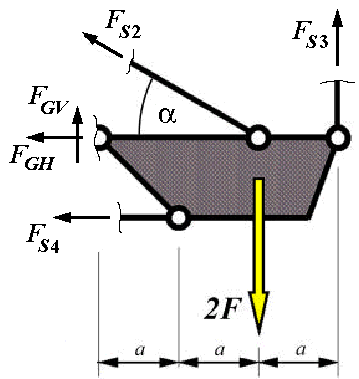

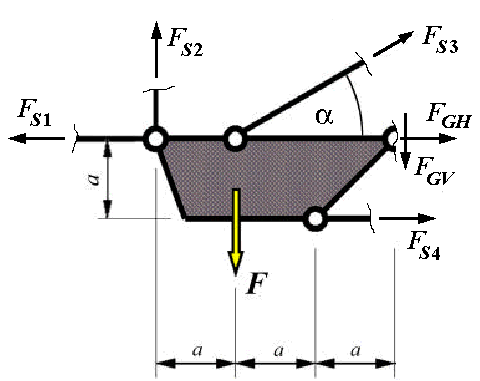

Schnitt durch die Seile und durch das Gelenk führt auf die folgenden beiden Teilsysteme:

Aufg6-12Schnitt1Aufg6-12Schnitt202

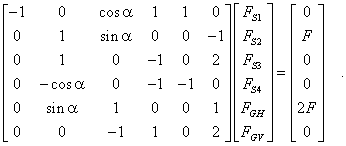

Weil die Lösung des Gleichungssystems dem Computer übertragen werden soll, werden die einfachsten Gleichgewichtsbedingungen formuliert, an jedem Teilsystem "Summe aller Horizontalkräfte", "Summe aller Vertikalkräfte" und "Summe aller Momente um den Angriffspunkt des schräg angreifenden Seils". Diese sechs Gleichgewichtsbedingungen lassen sich in Matrixform folgendermaßen aufschreiben:

Aufg6_12GGB03

Aug6_12MatlabIcon
Aug6_12MapleIcon
