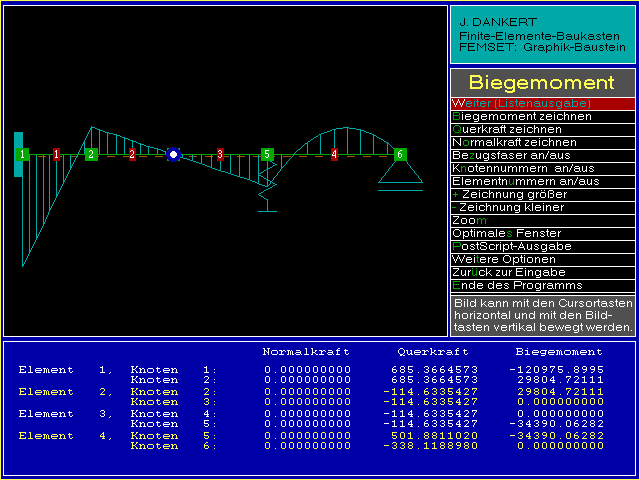

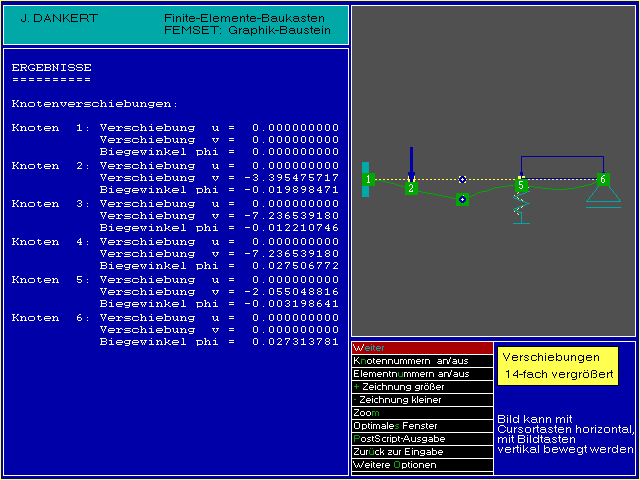

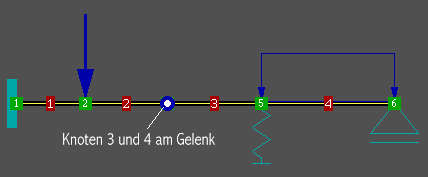

Ein Gelenk wird in CAMMPUS realisiert, indem man zwei Knoten (mit gleichen Koordinaten) an diesem Punkt platziert, deren Verschiebungen (nicht der Biegewinkel) dann gleich gesetzt werden. Deshalb enthält das Modell 4 Elemente und 6 Knoten. Nachfolgend sind die Bildschirm-Schnappschüsse mit den berechneten Verschiebungen und dem Biegemomenten-Verlauf zu sehen: |
|
|
|
|
|
