% Differenzenverfahren: Gerader Traeger mit Gelenk und Feder, Loesung
% unter Ausnutzung der Bandstruktur der Koeffizientenmatrix (Aufgabe 18-10)
clear all
La = 220 ;
Lb = 260 ;
Lc = 300 ;
Ld = 420 ;
EI1 = 2.1e5*2400 ;
EI2 = 2.1e5*800 ;
cF = 300 ;
q0 = 2 ;
F = 800 ;
L = La+Lb+Lc+Ld ; % Länge
EIB = EI1 ; % Bezugs-Biegesteifigkeit
nA = 4800 ; % Anzahl der Abschnitte
n = nA + 5 ; % Anzahl der Gleichungen
h = L / nA ; % Schrittweite
A = zeros (n,7) ; % Rechteckmatrix fuer Aufnahme der Bandmatrix
b = zeros (n,1) ; % Nullvektor ("rechte Seite")
qi = zeros (n,1) ; % Linienlastintensitaeten an Stuetzpunkten
mi = zeros (n,1) ; % EIi = mi * EIB
ki = zeros (n,1) ; % Bettungszahlen an Stuetzpunkten
% Markante Punkte:
iKraft = round (nA * La/L + 3) ;
iGelenk = round (nA * (La+Lb)/L + 3) ;
iFeder = round (nA * (La+Lb+Lc)/L + 3) ;
iRechts = n - 2 ;
% Belastung
qi(iFeder:iRechts) = q0 ;
qi(iKraft) = F/h ;
% Biegesteifigkeit (mue-Werte):
mi(1:iGelenk-1) = EI1/EIB ;
mi(iGelenk) = 0 ;
mi(iGelenk+1:n) = EI2/EIB ;
% Feder:
ki(iFeder) = cF/h ;
%Randbedingungen:
A(1:2,:) = [ 0 0 0 0 0 1 0 ;
0 0 0 -1 0 1 0 ] ; % Einspannung links
A(n-1:n,:) = [ 0 0 1 0 0 0 0 ;
mi(iRechts) -2*mi(iRechts) mi(iRechts) 0 0 0 0] ; % Lager rechts
for i = 3:n-2 % Matrix A:
A(i,:)= [0 mi(i-1) -2*(mi(i-1)+mi(i)) mi(i-1)+4*mi(i)+mi(i+1)+ki(i)*h^4/EIB ...
-2*(mi(i)+mi(i+1)) mi(i+1) 0] ;
b(i) = qi(i)*h^4/(EIB) ; % Standardgleichungen
end
v = gabamp (A , b) ; % Berechnung der Durchsenkung
clf;
z = 0 : h : L ;
subplot (3,1,1) ; plot (z , v(3:n-2)) , axis ij , grid on ,
title ('Durchbiegung') % Graphik: Biegelinie
for i=3:n-2
Mb(i) = -mi(i)*EIB * (v(i-1)-2*v(i)+v(i+1))/h^2 ; % Biegemoment
FQ(i) = 0.5*EIB * (mi(i-1)*v(i-2)-2*mi(i-1)*v(i-1)+(mi(i-1)-mi(i+1)) ...
*v(i)+2*mi(i+1)*v(i+1)-mi(i+1)*v(i+2))/h^3 ; % Querkraft
end

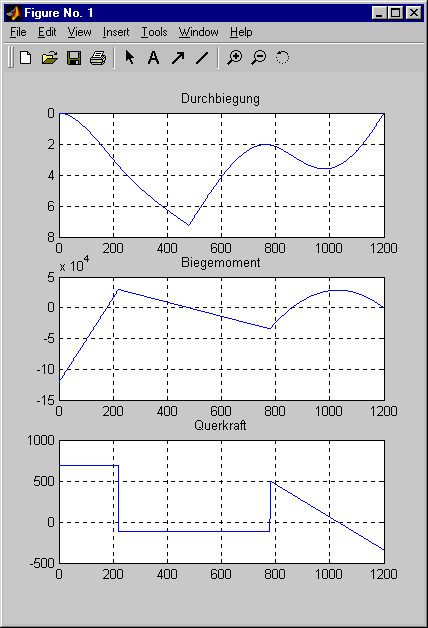

subplot (3,1,2) ; plot (z , Mb(3:n-2)) , grid on , title ('Biegemoment')
subplot (3,1,3) ; plot (z , FQ(3:n-2)) , grid on , title ('Querkraft')

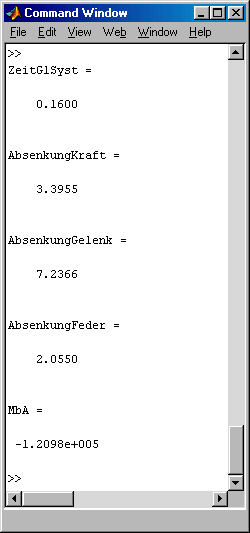

AbsenkungKraft = v(iKraft) % Ausgabe in das Command Window:
AbsenkungGelenk = v(iGelenk) % Zahlenwerte der Verschiebungen ...
AbsenkungFeder = v(iFeder) % ... an drei speziellen Punkten ...
MbA = Mb(3) % ... und das Einspannmoment am Punkt A
|
